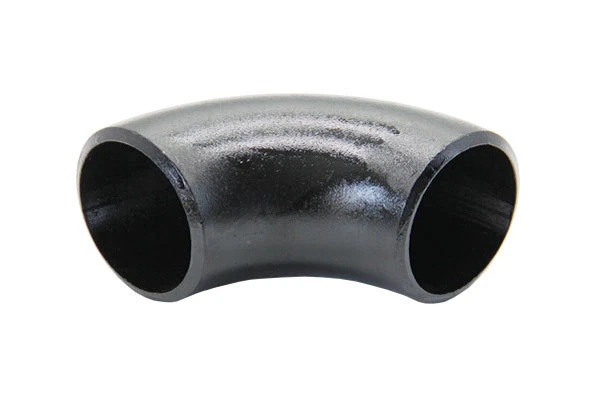

Ruostumattomasta teräksestä valmistettu hitsaus kyynärpää

Ruostumaton takapuolen hitsaus kyynärpäätovat kuumia - painettuja/taotettuja kiinnitysputkia, jotka yhdistävät putket suoran takaosan hitsauksen kautta. Vahvojen hitsien viistettyjen päämäärien mukaan ne ohjaavat virtauksenkorkea - paine, korkea - lämpötilapuistojärjestelmät(Ydin, kemiallinen, petrokemiallinen). Niiden tarkkuushitsaus vähentää aerodynaamista kohinaa, varmistaa alhaisen resistenssin ja ylläpitää nesteen dynamiikkaa minimaalisella ylläpidolla. Ihanteellinen pysyviin, kestäviin asennuksiin.

Kokoalue:

1/2 ″ ~ 80 ″ (DN15 ~ DN2000)

Paineluokitukset:

3mm - 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS

Aineelliset arvosanat:

304/304L, 316/316L, 316TI, 321, 317L, S31803, S31254, A234 WPB, 20 jne.

Valmistusprosessit:

Leikkaus, kuuma puristus, kylmäkäsittely, kuuma prosessointi, hitsaus, lämpökäsittely.

Tuotestandardit:

ASME B16.9, GB/T12459, GB/T13401, GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311/2312/2313, DL/T695, En 10253 jne. JA 2312



Butt - hitsaus 45 asteen kyynärpää (lr/sr)

Butt - hitsaus 90 asteen kyynärpää (lr/sr)

Butt - hitsaus 180 asteen paluu (lr/sr)

Huomaa:Yllä olevat mitat ovat GB/T12349: n, GB/T13401: n, ASME B16.9 -standardien mukaisia. Lisäksi niitä voidaan valmistaa myös GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, ASME B16.28, DIN2605, DL/T695, EN10253 ja muut standardit.

Pipelinkillä on laaja asiantuntemus tarjota asiakkaillemme erityyppisiä takapuolen hitsaus kyynärpäitä, jotka voidaan luokitella alla oleviin tekijöihin.

● kaarevuussäde

Lyhyt säde Butt -hitsaus kyynärpäät: kaarevuussäde on yhtä suuri kuin putken ulomman halkaisija (r =1 d).

Pitkä säde Butt -hitsaus kyynärpäät: kaarevuussäde on 1,5 -kertainen putken halkaisija (r =1.5 d).

● Painetaso

SCH5S, SCH10S, SCH20S, SCH40S: Ohut - seinämäinen sarja, jota käytetään alhaiseen - paineympäristöihin

SCH80S, SCH100S, SCH120S, SCH140S, SCH160S: Suhteellisen paksujen - seinämäisten rakenteiden kohdalla paine - laakerinkytkin on korkeampi kuin ohuiden - seinämäisten sarjojen, sopivien ja matalien - paineputkijärjestelmien systeemi

XXS (erityisen paksu putki): Kestävä korkeampi paine ja sitä käytetään korkeaan - paine -erikoisputkijärjestelmiin

● Kyynärkulma

45 astetta, 90 astetta, 180 astetta ja muita astetta voidaan räätälöidä.

● Materiaali

Butt -hitsausjohto voi olla valmistettu hiiliterästä, ruostumattomasta teräksestä, seosteräksestä, matalan lämpötilan teräksestä ja korkeasta - suorituskykyteräksestä.

Noudatamme tarkkoja valmistusprosesseja ja tiukkaa laadunhallintajärjestelmää varmistaaksemme, että tarjoamme asiakkaillemme korkeat - laatutuotteet.

Leikkausmateriaalit:Leikkaa valitut materiaalit ja tarkista, onko leikkaus sileä ja burrit jne.

Lämmitysmateriaalit:Lämmityskäsittely sovelletaan putkiin ja kyynärpäihin hyvien hitsausten muodostumisen helpottamiseksi nivelissä, lämpötilan ja ajanjakson ollessa materiaalien mukaan.

Muovaus:Lämmityksen jälkeen aseta putket ja kyynärpäät muovausmuokkaiseen ja painostamaan niiden muotoilua tarkistamalla, vastaavatko ne määritettyjä kokovaatimuksia.

Hitsaus:Käytä hitsausta varten päällystettyä sauvoja, hitsausvirran ja jännitteen ohjaaminen ja suorita pussihitsaus muotoiltuissa putkissa ja kyynärpäissä.

Tarkastus:Suorita tiukat tarkastukset hitsauslaadusta, mittatarkkuudesta jne. Varmistaaksesi, että hitsatut kyynärpään kestävät korkeapaineen ja korkean lämpötilan testit haitallisissa ympäristöissä.
